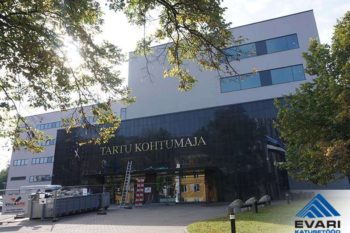

Tartu kohtumaja katuse rekonstrueerimine Kalevi 1

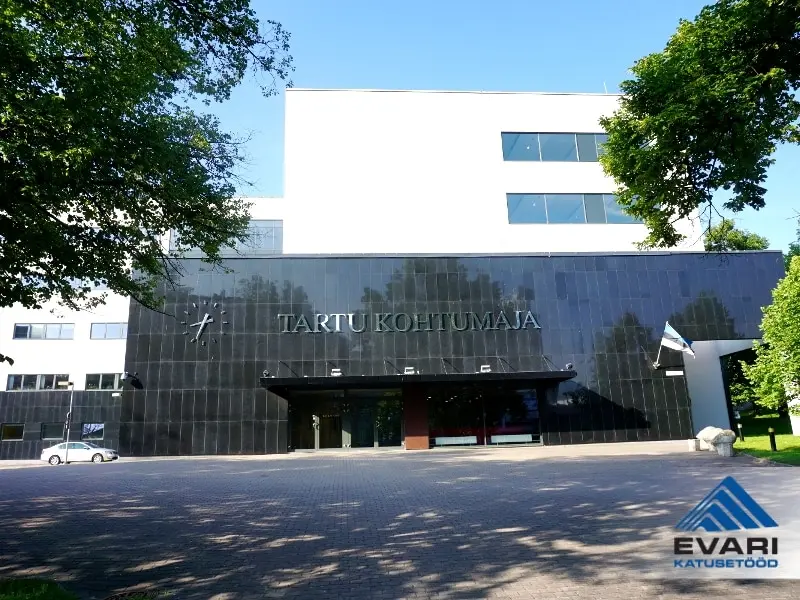

Tartu Kohtumaja valmimine hädavajalik, et koondada ühte majja kokku Tartus laiali paiknenud justiitsasutused. Kohtuhoones töötavad Tartu Maakohus, Tartu Ringkonnakohus, Tartu Halduskohus, Tartu Prokuratuur ja Justiitsministeeriumi Tartu osakond.

Märt Rask - Justiitsminister

Tehtud tööd

Tartu kohtumaja katuse rekonstrueerimine Kalevi 1 Tartu südalinnas Tartumaal

lamekatused, lamekatusetööd – meie teenus

katuse remont, renoveerimine – meie teenus

hüdroisolatsioon, hüdroisolatsioonitööd – meie teenus

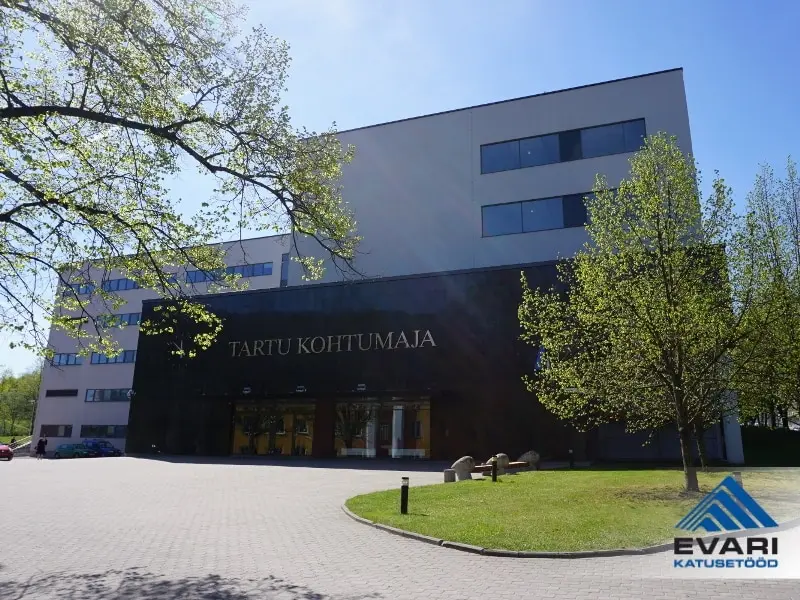

Maja sai nurgakivi 7. septembril 2001. aastal ja maja avati septembris 2002. aastal.

tartu kohtumaja lamekatusetööd — Tartu Kohtumaja lamekatusetööd

Neliteist (14) aastat tagasi ehitatud katus oli heas seisus, kuid seoses energia kallinemisega karmistuvad peatselt ehitusnormid ning kunagi ehitatud katus ei vastanud enam kehtima hakkavatele euronormidele.
Karmistuvad euronormid nõuavad eeskätt just riigiasutustele soojapidavamaid katuseid.

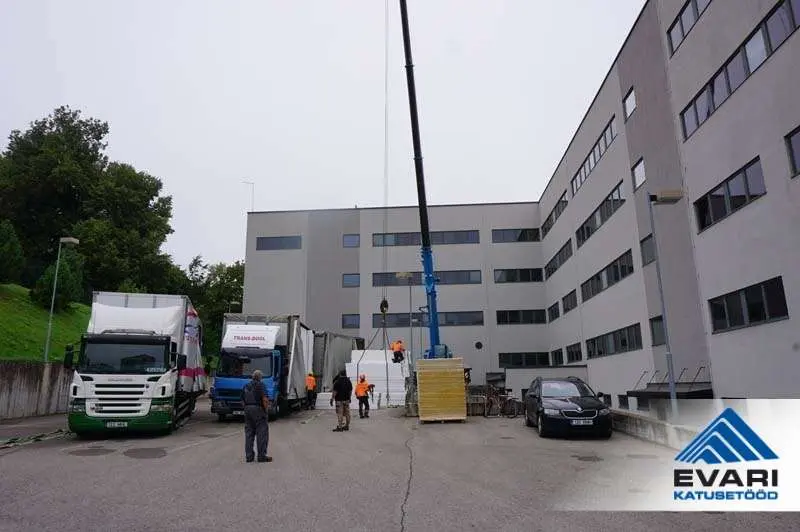

Tööde käigus katusekonstruktsioon avati, lisati täiendav soojustus, vahetati välja katuseaknad ja katuseluugid.

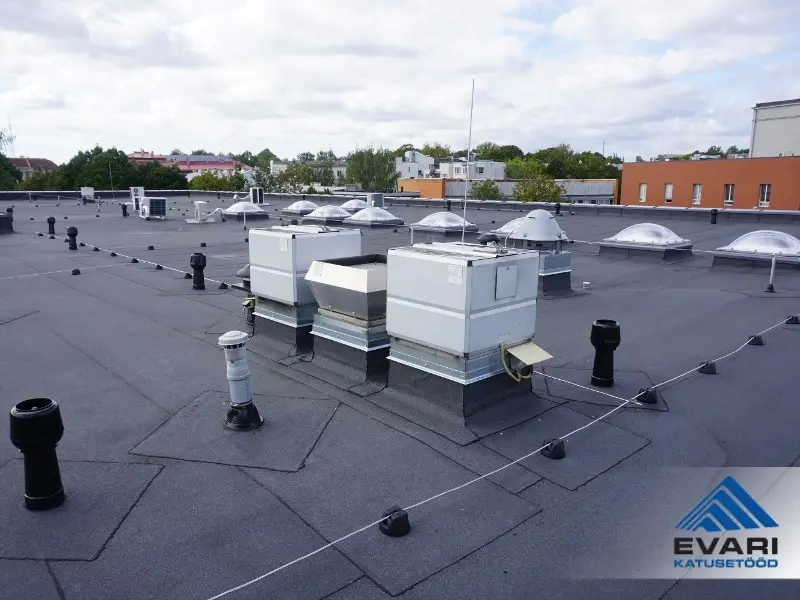

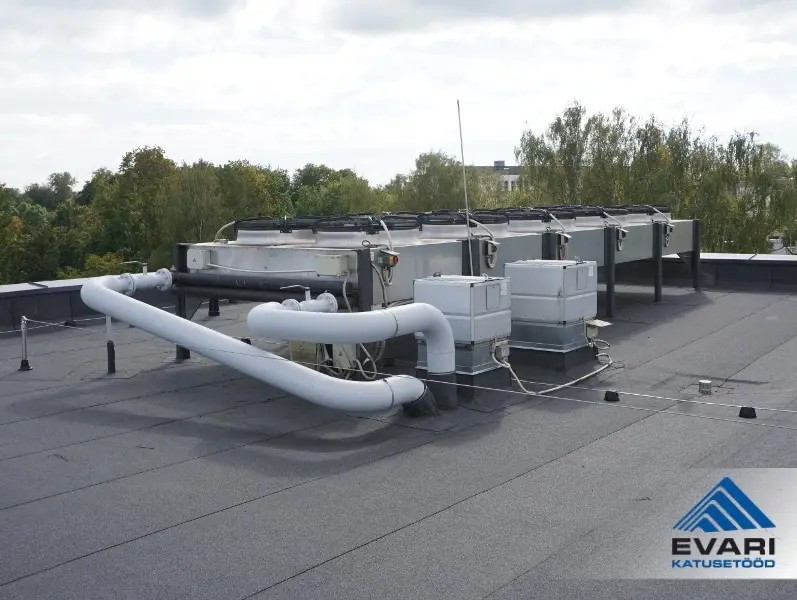

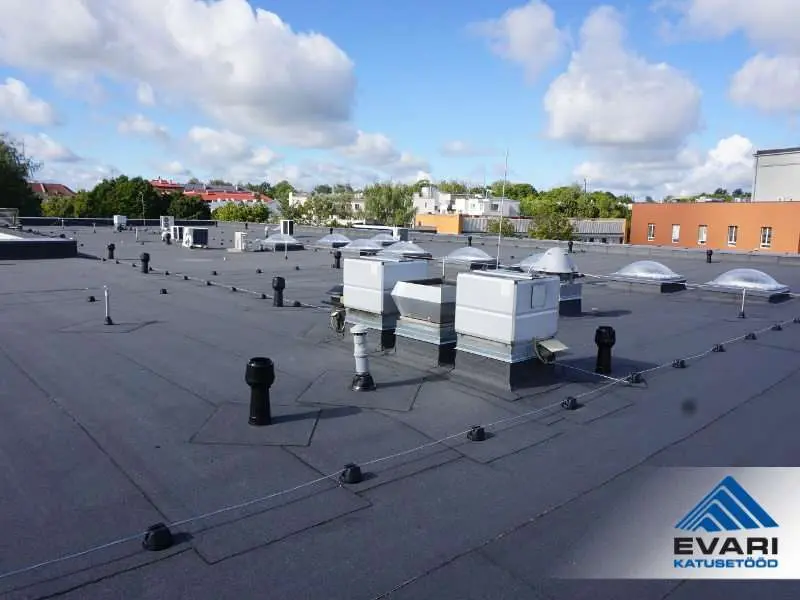

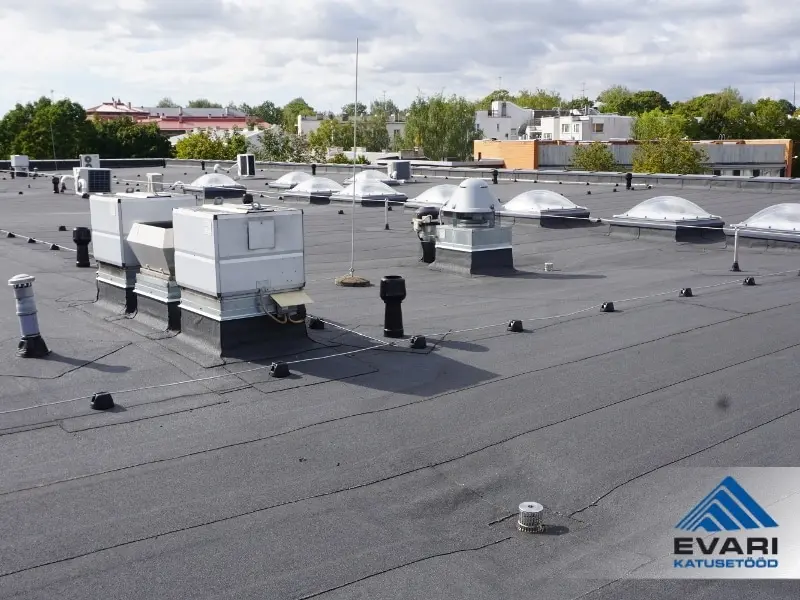

Katusel olev tehnika (ventilaatorid, kliimaseadmed) katuse ehitamise ajaks demonteeriti ja peale katuse valmimist monteeriti.

Tartu kohtumaja katuse rekonstrueerimine lähtudes euronormidest

Rekonstrueerimise käigus lamekatus täiendavalt soojustati, kaeti põhiliselt sbs bituumenrullmaterjaliga ning osaliselt pvc plastrullmaterjaliga.
Rekonstrueeritav katus koosneb mitmest eri tasapindadel ja eri kohtades olevatest katustest.
Kohtumaja olemasolev bituumenrullmaterjalist katusekate ja pealmised tuulutussoontega kivivillaplaadid eemaldati.
Katusekonstruktsioon kaeti ajutise kattega.

Tartu kohtumaja katuse rekonstrueerimisel –
katuse täiendav soojustamine

Lamekatusetööd Tartu kohtumaja rekonstrueerimisel — Lamekatusetööd

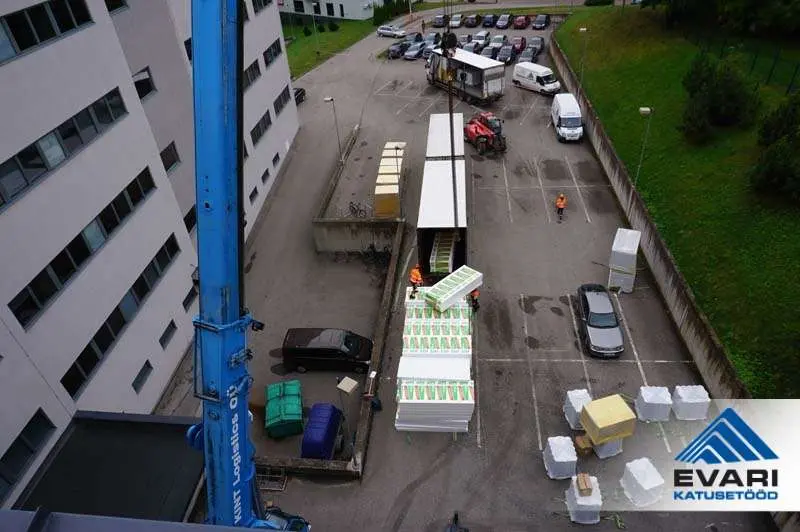

Katuse täiendava soojustamise käigus paigaldati katusele täiendav vahtpolüsteroolist EPS 60 soojustuskiht paksusega 100 + 100 mm.
Vahust soojustuskihi pealmisele pinnale hööveldati katuse tuulutuse peakanalid mõõtudega 90*50 mm.
Soojustuse pealmine kiht ehitati tuulutussoontega Isover klaasvillast punnühendusega plaatidest paksusega 30 mm.
Täiendati katuse kaldeid.
Täiendavad kalded ja vastukalded ehitati kaldu lõigatud vahtpolüsteroolist.

Tartu kohtumaja katuse rekonstrueerimine – bituumenrullmaterjalist katte keevitamine

sbs bituumenrullmaterjalist katusekate — SBS bituumenrullmaterjalist katusekate

Katuse bituumenrullmaterjalist kate ehk katuse kattekihiks ehk pealmiseks kihiks ehk hüdroisolatsioonikihiks keevitati katusele kahes kihis SBS bituumenrullmaterjalist kate.
Katuse erinevad kihid kinnitati kergbetoonist aluskonstruktsiooni külge katuse tüüblitega.
Tüüblitena kasutati teleskooptüübleid.

Tartu kohtumaja katuse rekonstrueerimine –
puidust parapetikonstruktsiooni ehitamine

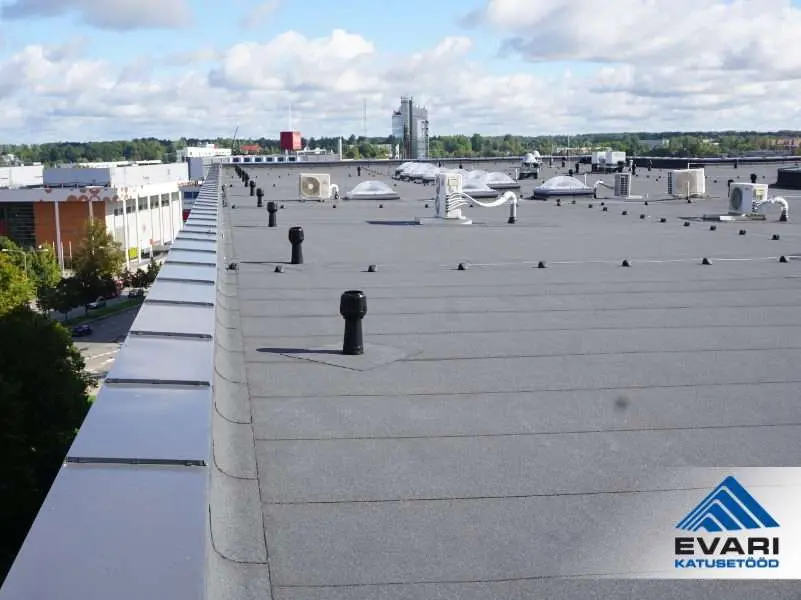

Lamekatuse parapett Tartu kohtumaja katuse rekonstrueerimine — Lamekatuse parapett

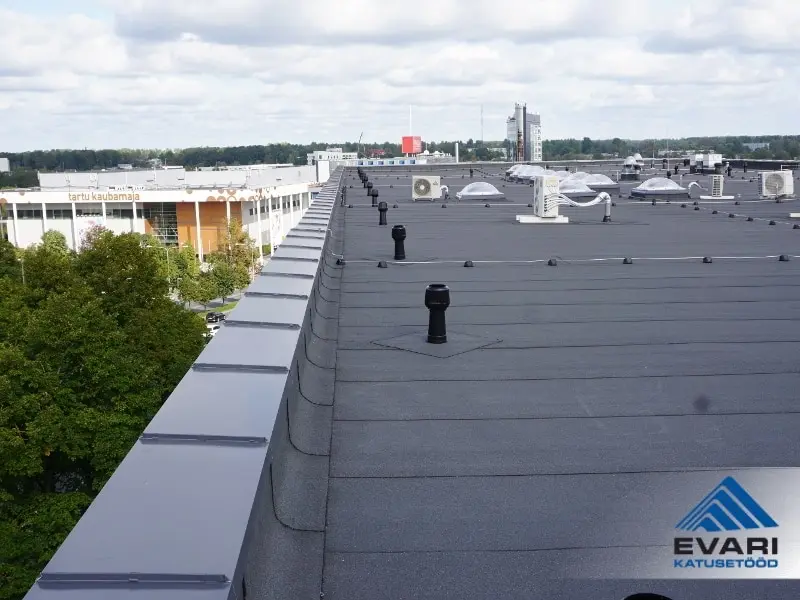

Olemas olev katuse puidust parapetikonstruktsioon lammutati ja ehitati immutatud puidust ja ehitusplaadist uus soojustatud parapett.
Katuse horisontaalosa ja vertikaalosa ühendusjoontele kinnitati immutatud puidust kolmnurksed liistud.
Parapetile keevitati SBS bituumenrullmaterjalist tõsted ehk ülespöörded.

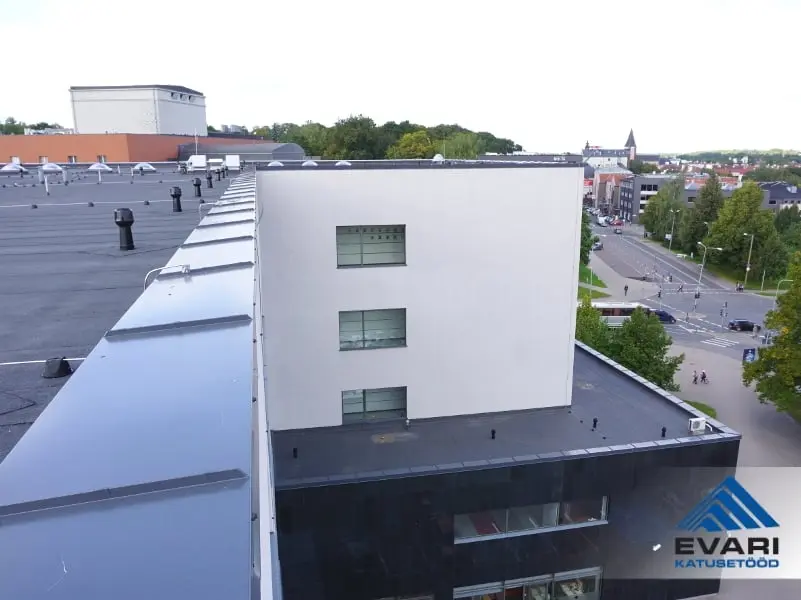

Paigaldati püstvaltsliitega parapetiplekk ehk katteplekk.

Tartu kohtumaja katuse rekonstrueerimine –
vihmavee äravoolulahenduse paigaldamine

Katuselehter Tartu kohtumaja katuse rekonstrueerimine — Katuselehter

Katuse vihmavee äravool on ehitatud sisemise äravooluna.

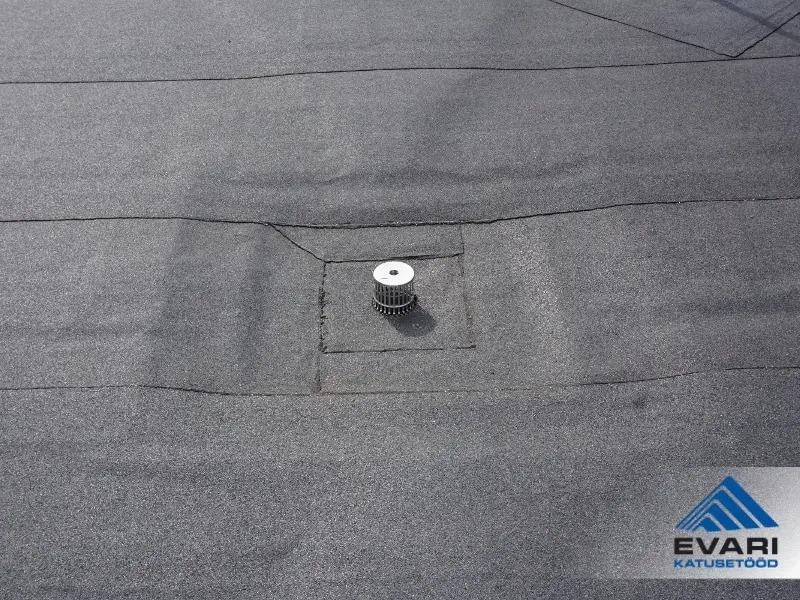

Katusel vahetati välja elektrilise küttega katuse vihmavee äravoolukaevud ehk vihmaveelehtrid ehk vihmavee katuselehtrid.
Ummistuste vältimiseks paigaldati kaevudele prahisõelad.

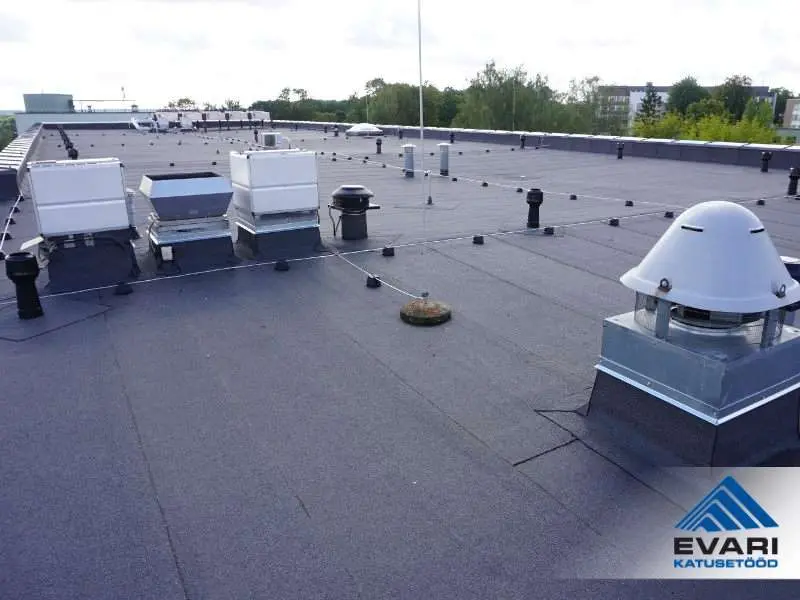

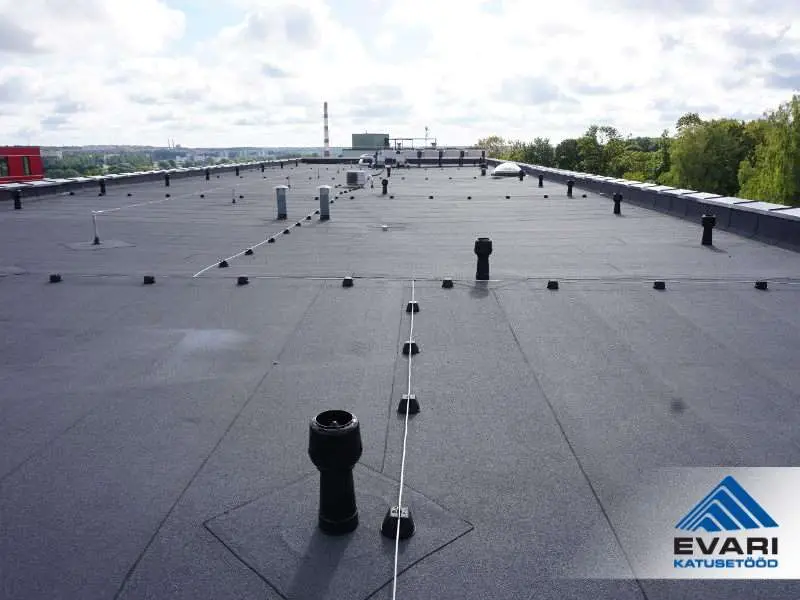

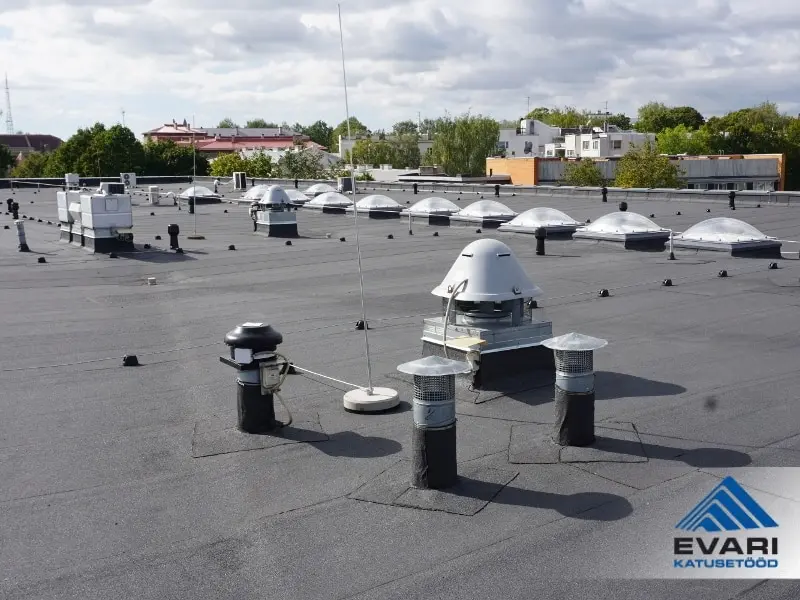

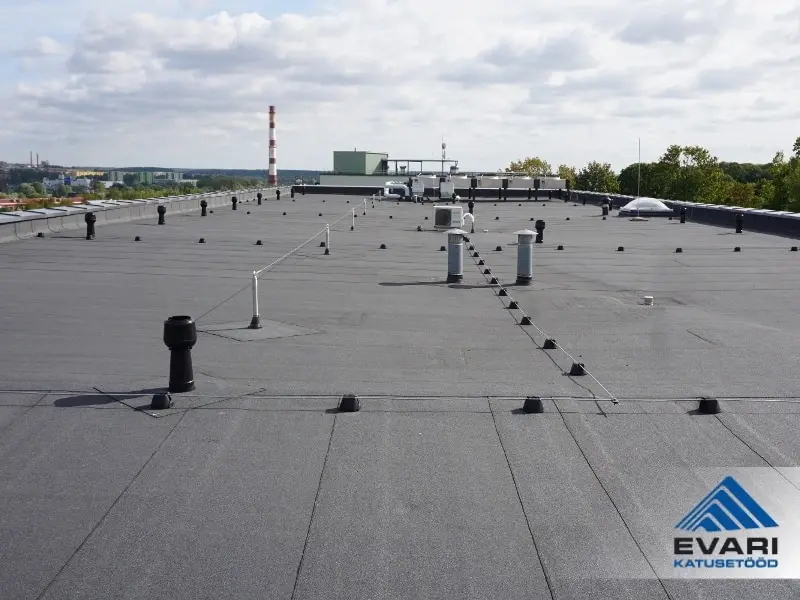

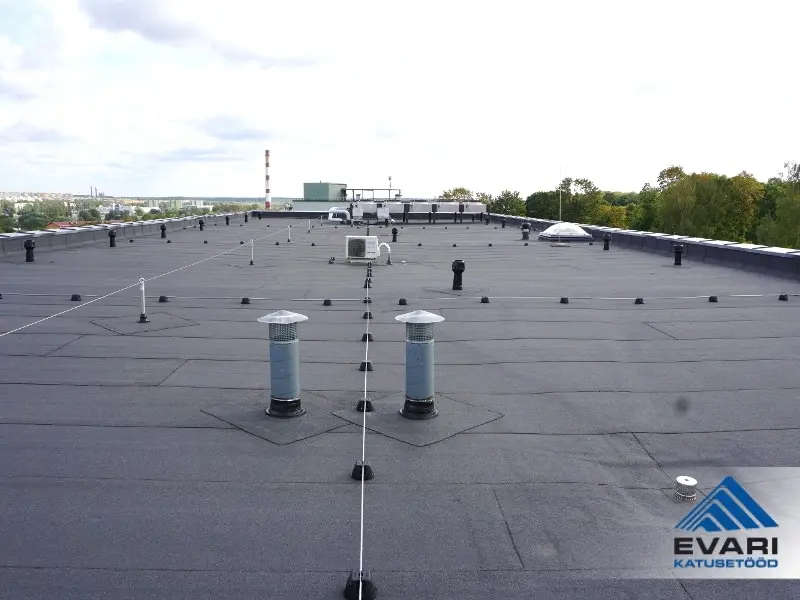

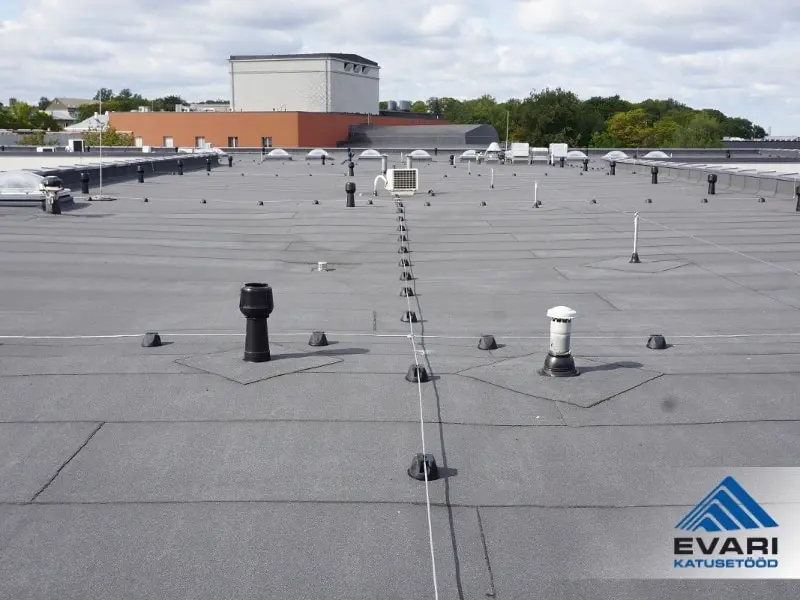

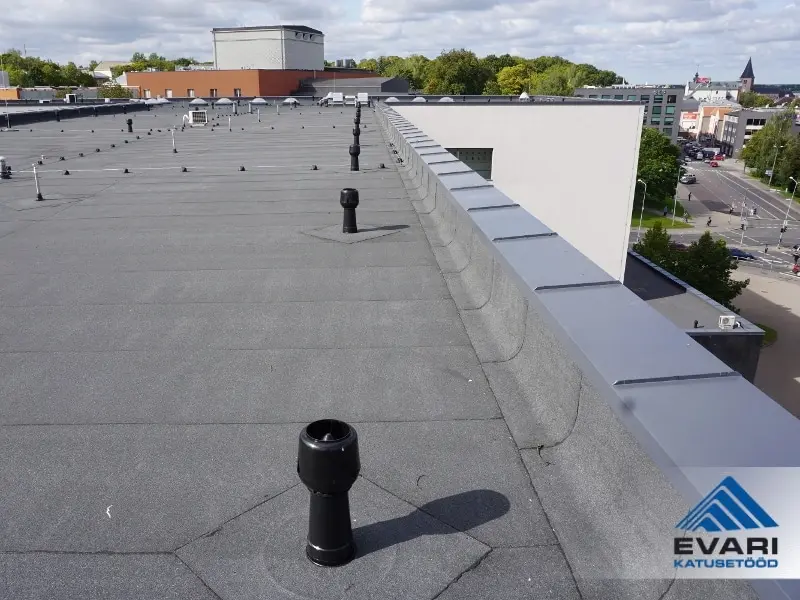

Katuse tuulutuse peakanalitele keevitati plastist alarõhutuulutid.

Tartu kohtumaja katuse rekonstrueerimine –
Muud tehtud tööd põhikatusel

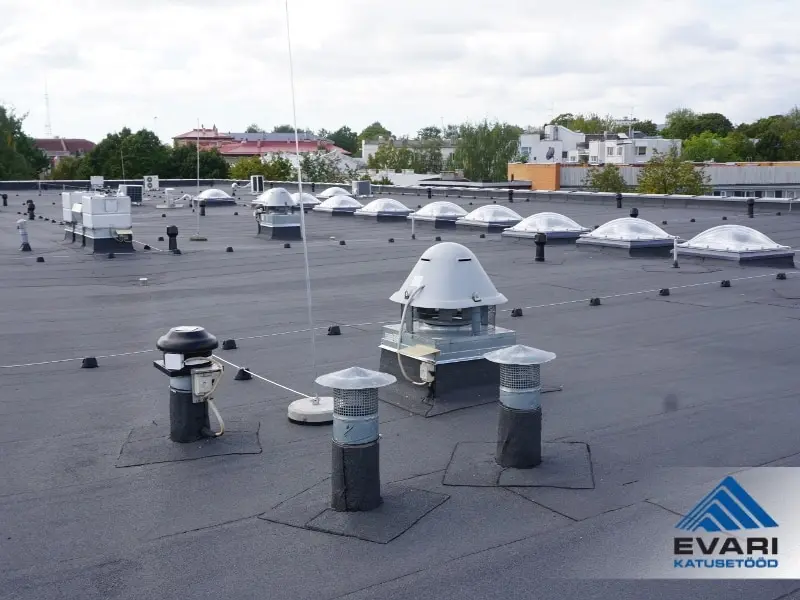

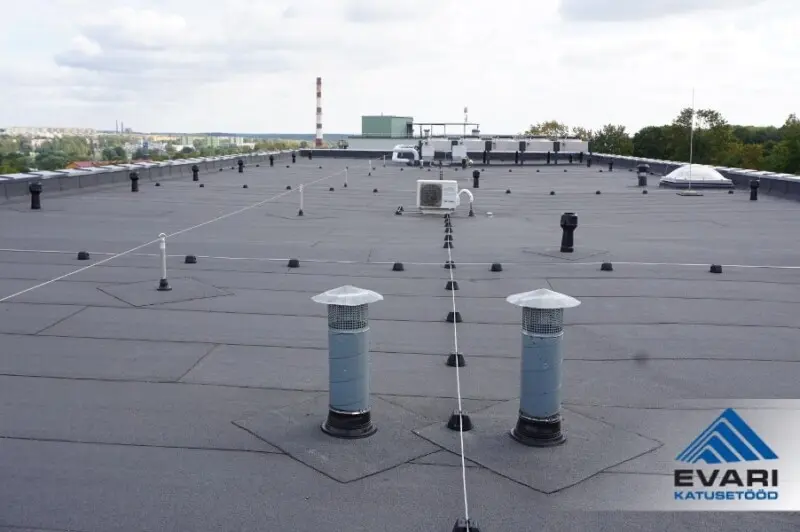

Katuseläbiviigud Tartu kohtumaja katuse rekonstrueerimine — Katuseläbiviigud

Katuselt eemaldati olemas olev piksekaitse ja peale katuse valmimist paigaldati piksekaitse tagasi.

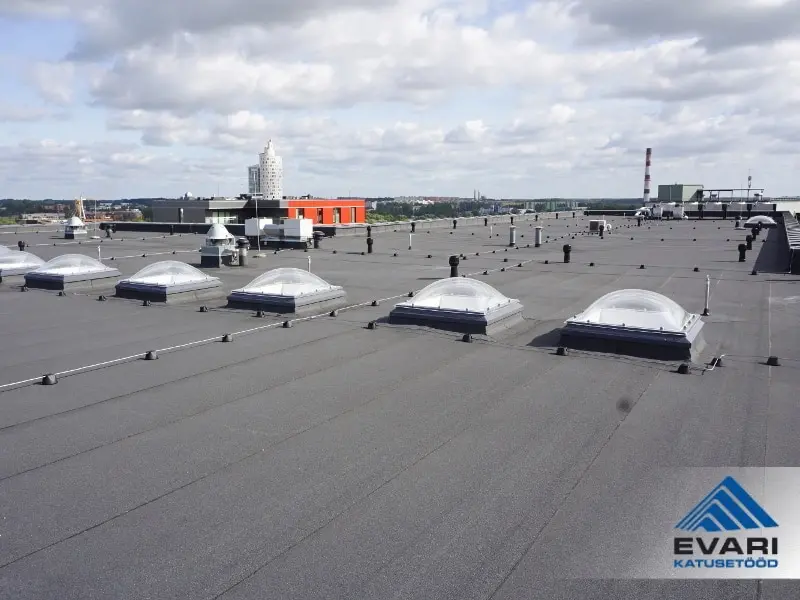

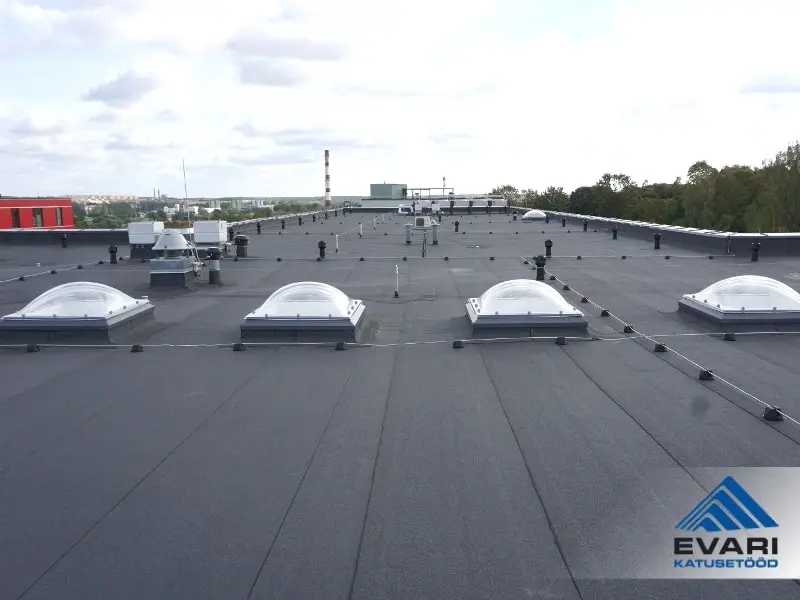

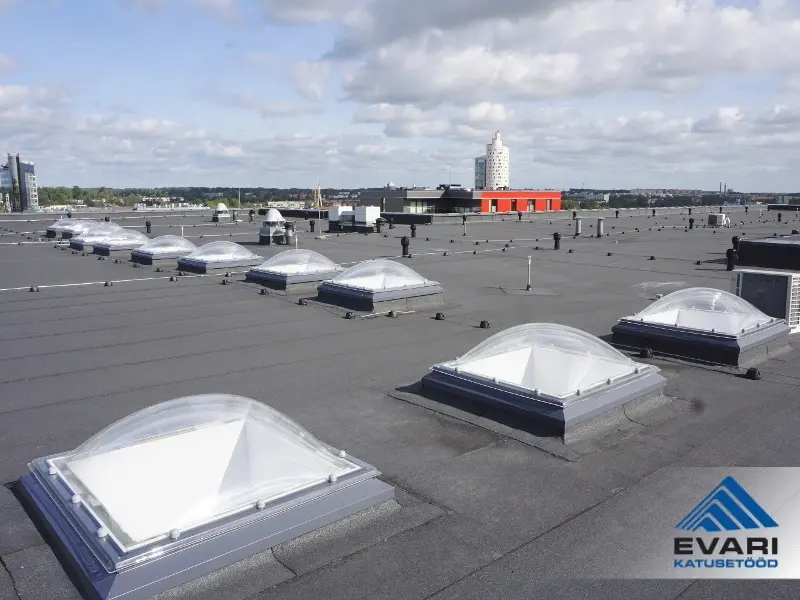

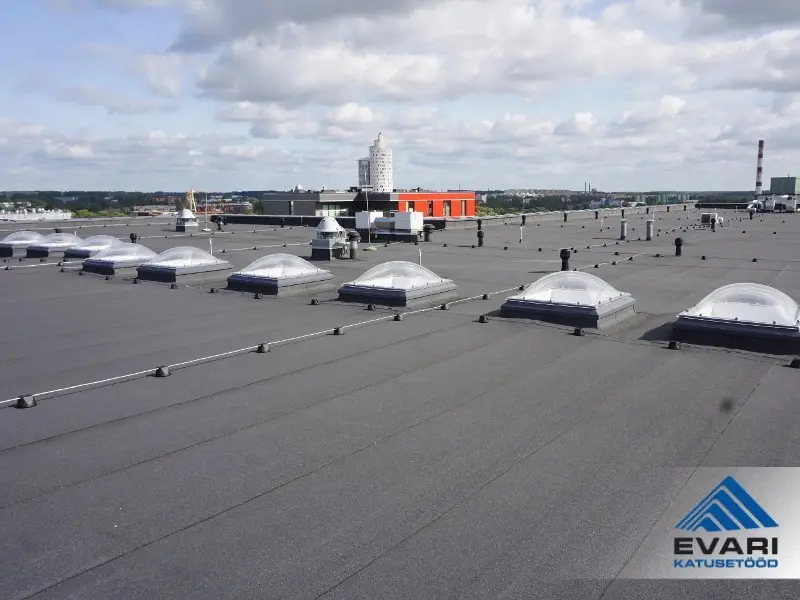

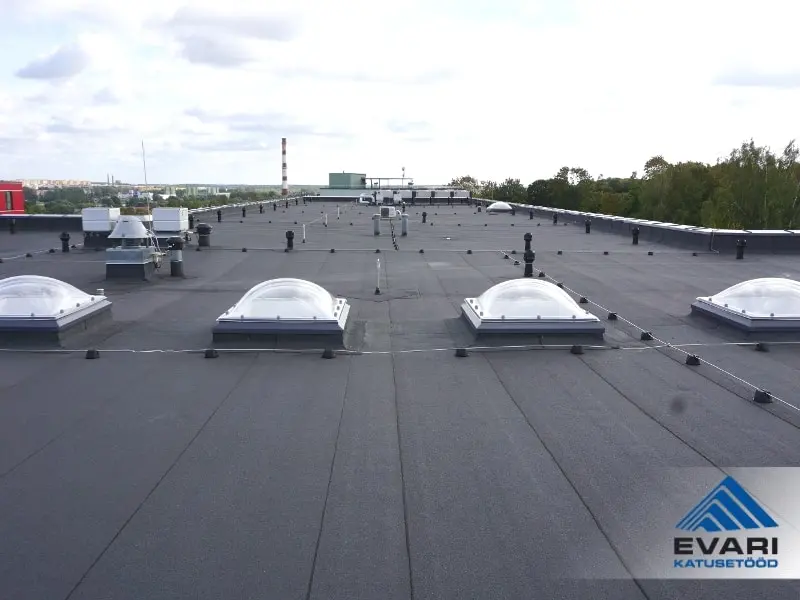

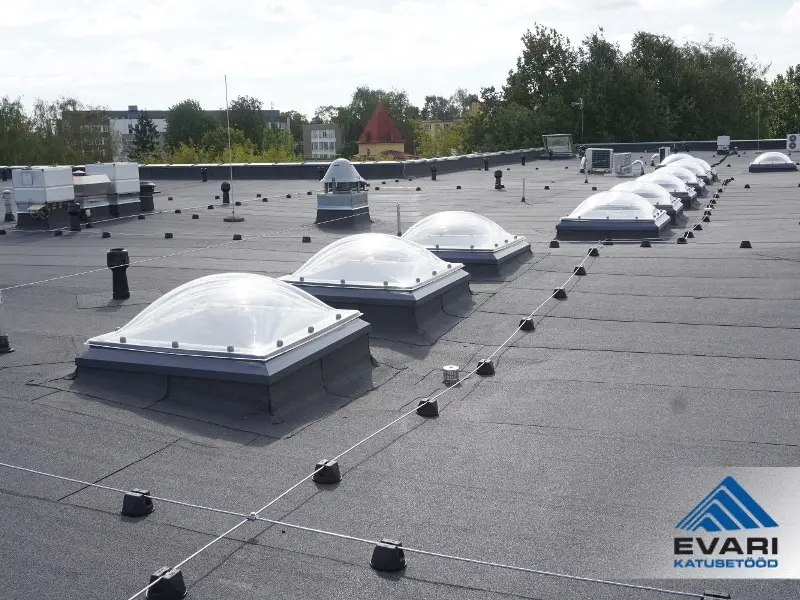

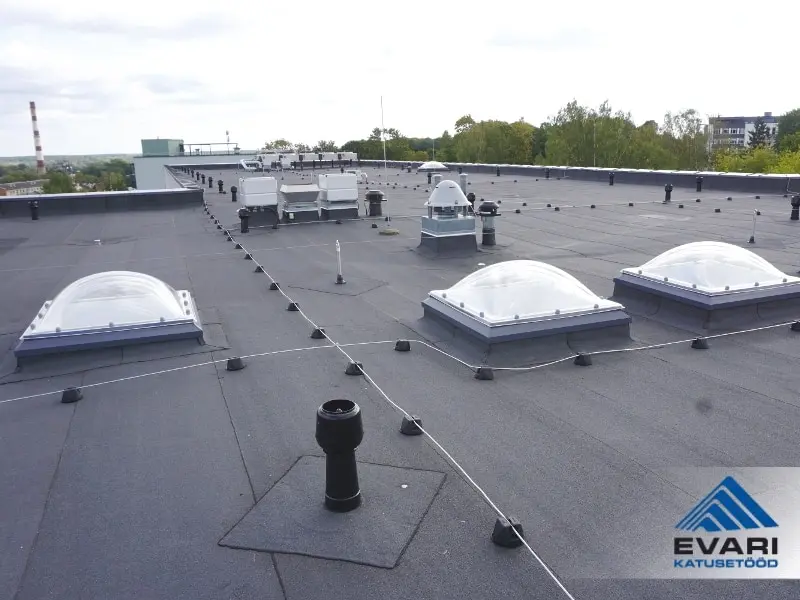

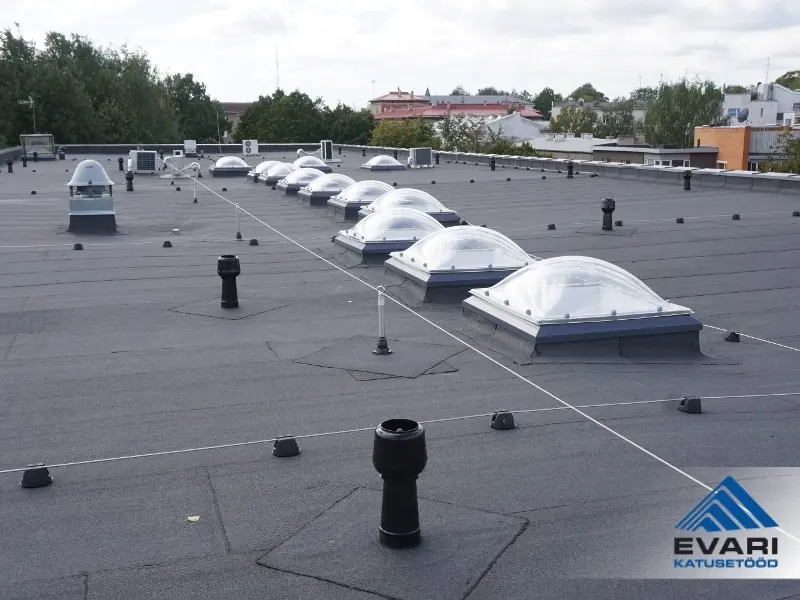

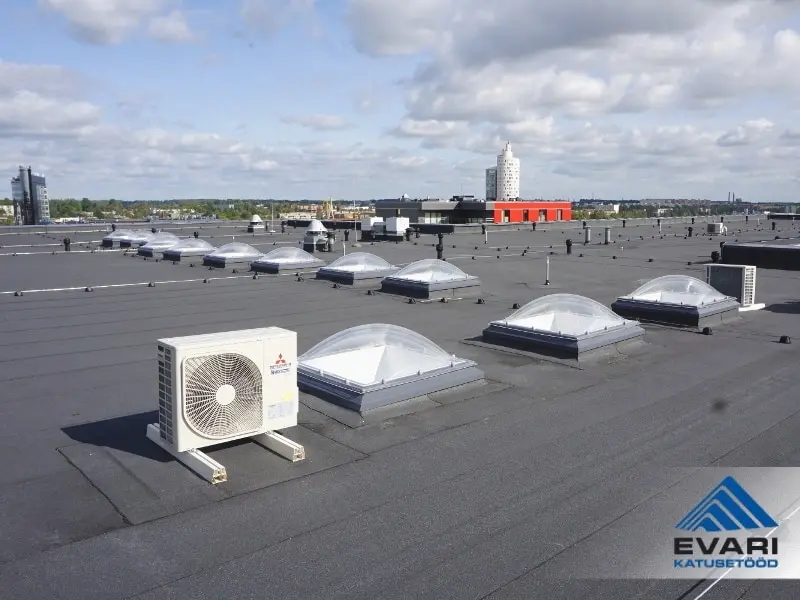

Katusele paigaldati uued kolmekordse klaasiga katusekuplid ja vahetati välja katuseluugid.

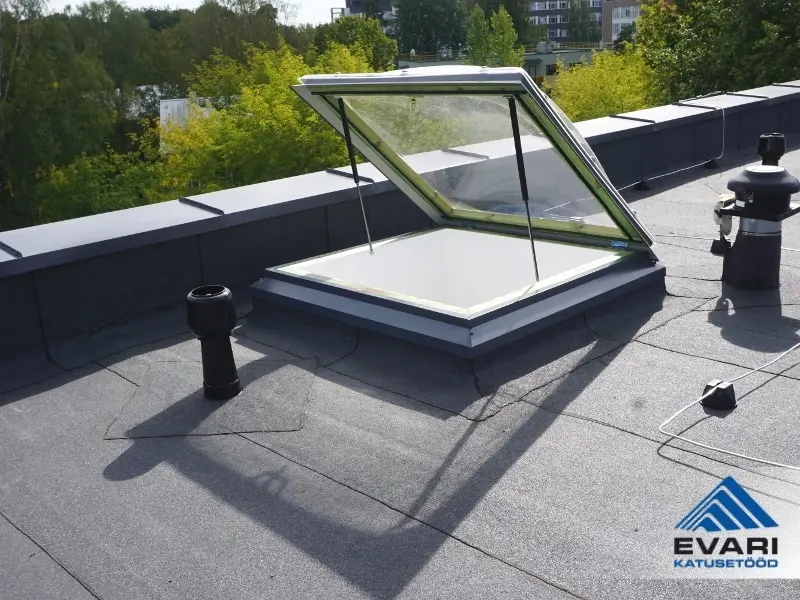

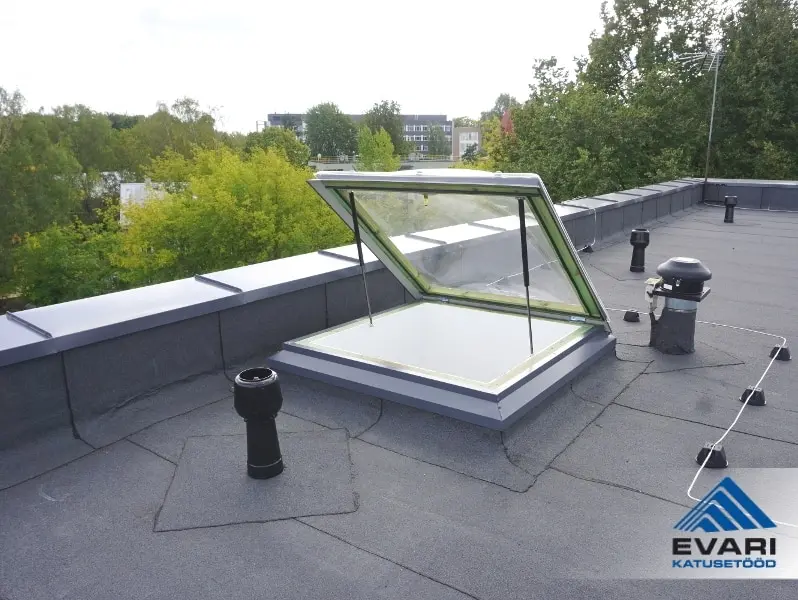

Katuseluugiks kasutati kolmekordse klaasiga katusekupplit.
Avamise lihtsustamiseks varustati luuk kahe amortisaatoriga.
Luuk on lukustatav.

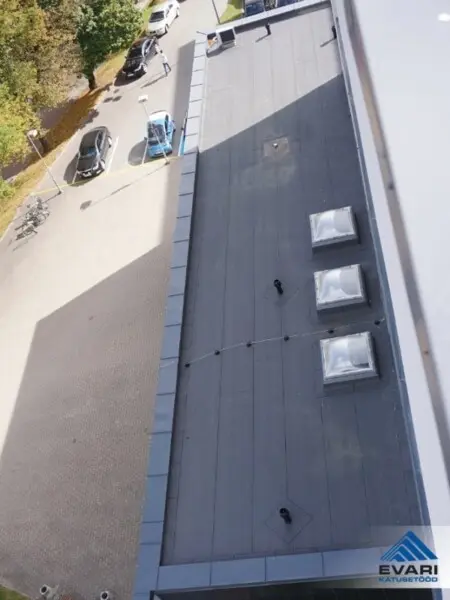

Tartu kohtumaja katuse rekonstrueerimine – madalamale osale täiendava soojustuse paigaldamine

Madalam katuseosa Tartu kohtumaja rekonstrueerimine — Madalam katuseosa

Katuse täiendavaks soojustamiseks kasutati SPU soojustusplaate paksusega 200 mm.
Soojustuse pealmine ehk tuulduv kiht ehitati tuulutussoontega Isover klaasvillast paksusega 30 mm.
Katuse kalded ja vastukalded ehitati kaldu lõigatud EPS vahtpolüsteroolist.

Tartu kohtumaja katuse rekonstrueerimine –
Katuse madalamale osale hüdroisolatsioonikihi keevitamine

Madalam katuseosa Tartu kohtumaja katuse rekonstrueerimine — Madalam katuseosa

Katuse hüdroisolatsioonikihiks ehk kattekihiks ehk hüdroisolatsioonikihiks keevitati katusele kahes kihis SBS bituumenrullmaterjal.
Katuse erinevad kihid kinnitati aluskonstruktsiooni külge katusetüüblitega.
Tüüblitena kasutati teleskooptüübleid.

Tartu kohtumaja katuse rekonstrueerimine –
madalamale osale parapetikonstruktsiooni ehitamine

Katuse parapetikonstruktsioon.
Olemas olev puidust parapetikonstruktsioon lammutati ja ehitati uus immutatud puidust ning OSB ehitusplaadist villaga soojustatud parapett.
Erinevad katteplekid ühendati omavahel püstvaltsühendusega.

Tartu kohtumaja katuse rekonstrueerimine –
Katuse madalama osa vihmavee äravoolusüsteemi paigaldamine

Katus on sisemise vee äravooluga. Vahetati välja vihmavee äravoolukaevud ehk katuselehtrid.
Paigaldatud kaevud on elektrilise küttega.
Ummistuste vältimiseks paigaldati kaevudele roostevabast materjalist prahisõelad.
Katusetuulutuse peakanalitele keevitati alarõhutuulutid.
Tuulutite jalam tugevdati lisa SBS bituumenlappidega.

Tartu kohtumaja katuse rekonstrueerimine –
konvueerimisõue katuse remont

Konvueerimisõue katuse rekonstrueerimisel paigaldati katusele täiendavalt üks kiht SBS bituumenrullmaterjali.
Vahetati välja katuse servaplekid ehk räästaplekid ja seina tõstete ehk ülespöörete lõpetusplekid.

Tartu kohtumaja katuse rekonstrueerimine –
Varikatuste rekonstrueerimine

Varikatuse rekonstrueerimisel olemas olev PVC plastrullmaterjalist katusekate eemaldati ja asendati uue PVC plastrullmaterjalist kattega.
Vahetati välja katuse servaplekid ja seina tõstete ehk ülespöörete lõpetusplekid.

Tartu kohtumaja katuse rekonstrueerimine –

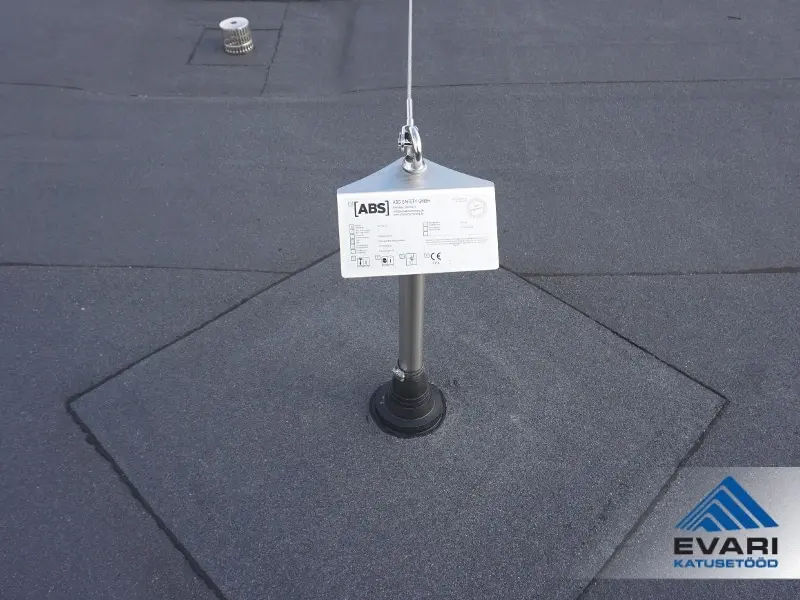

Katusepollarite paigaldamine

Katusepollarid Tartu kohtumaja katuse rekonstrueerimine — Katusepollarid

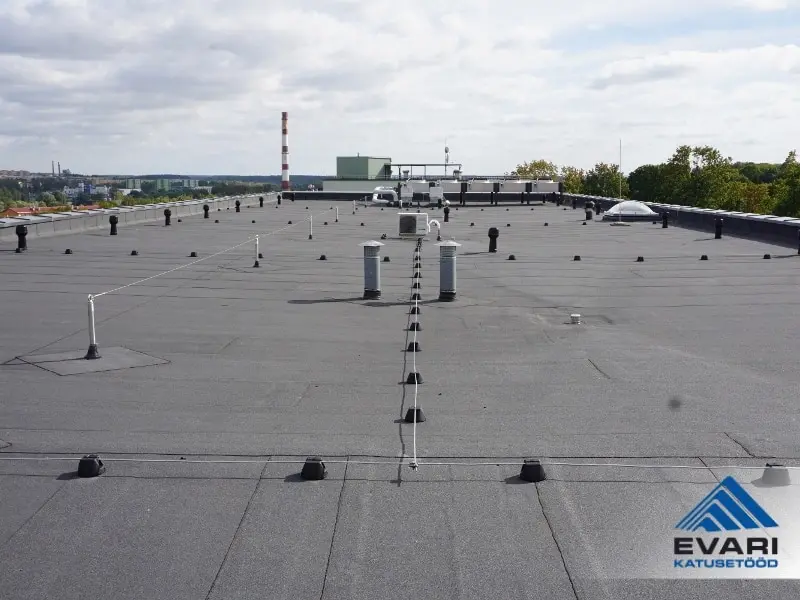

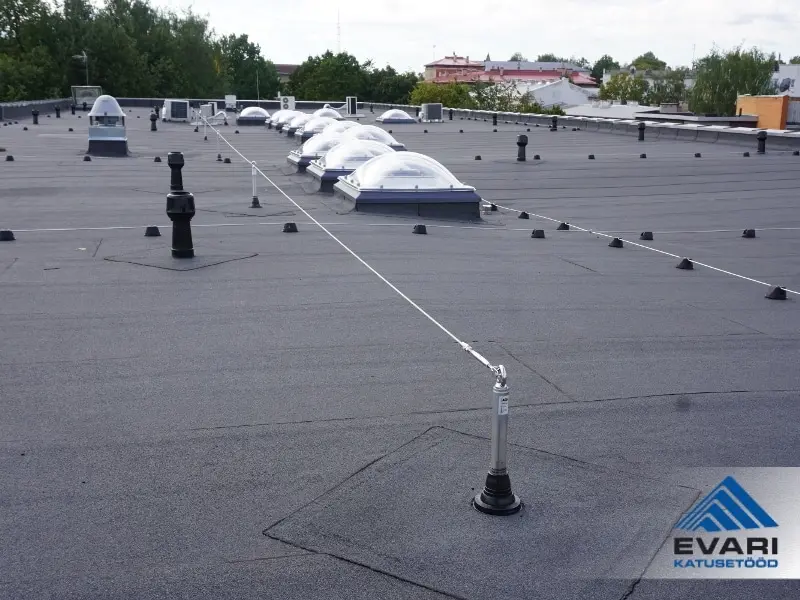

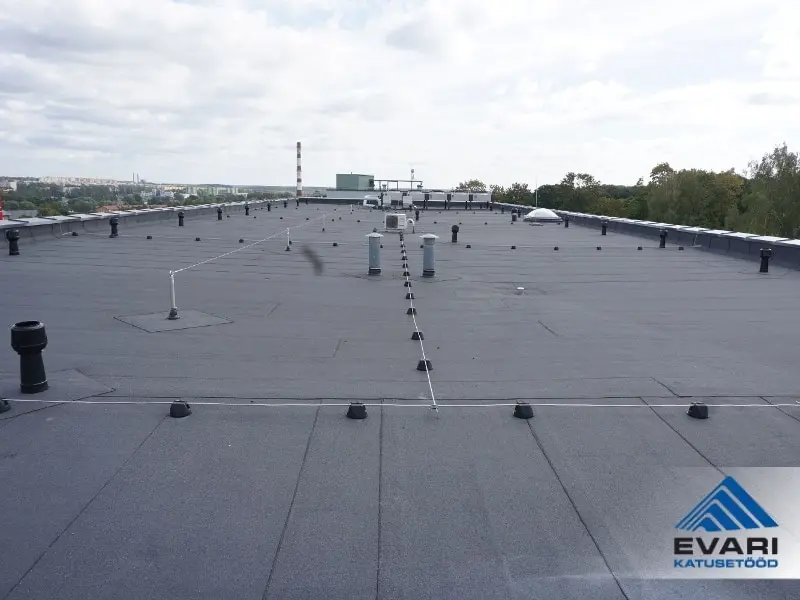

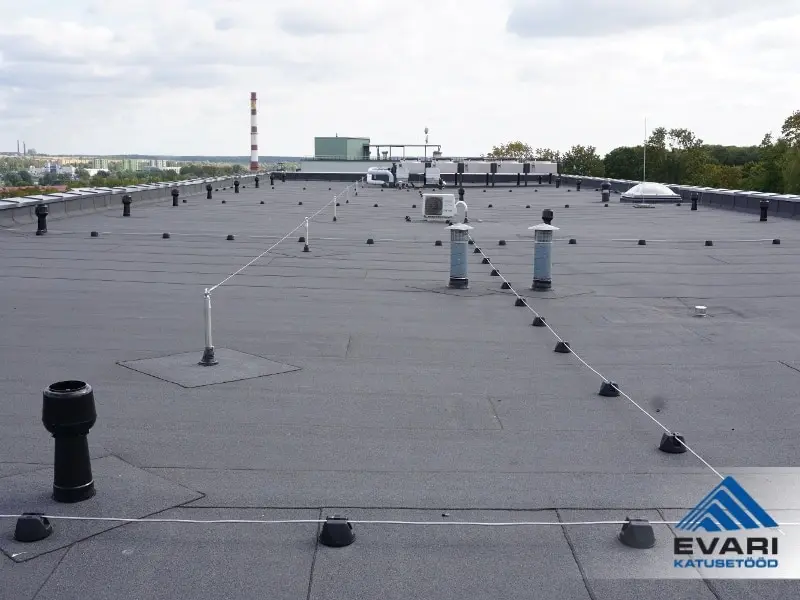

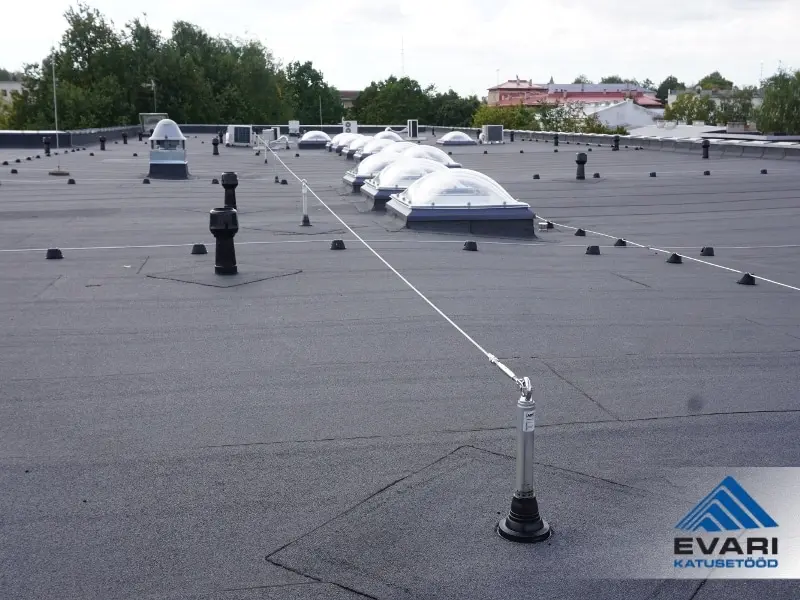

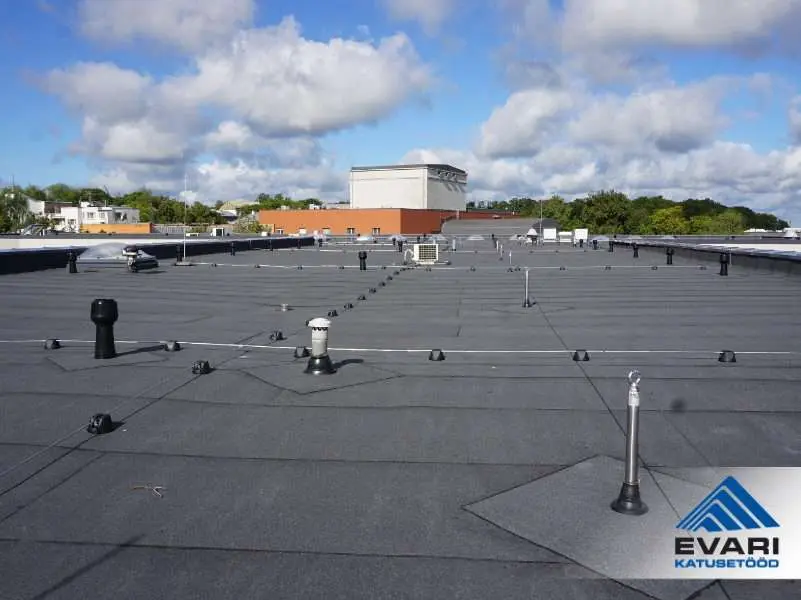

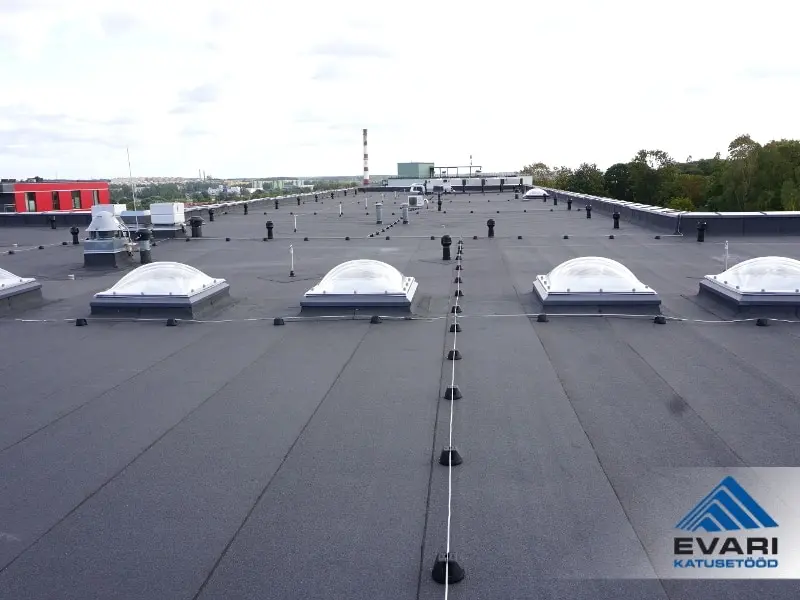

Ohutuks käimiseks katusel paigaldati katusele roostevabast materjalist katusepollarid ja turvatrossid.

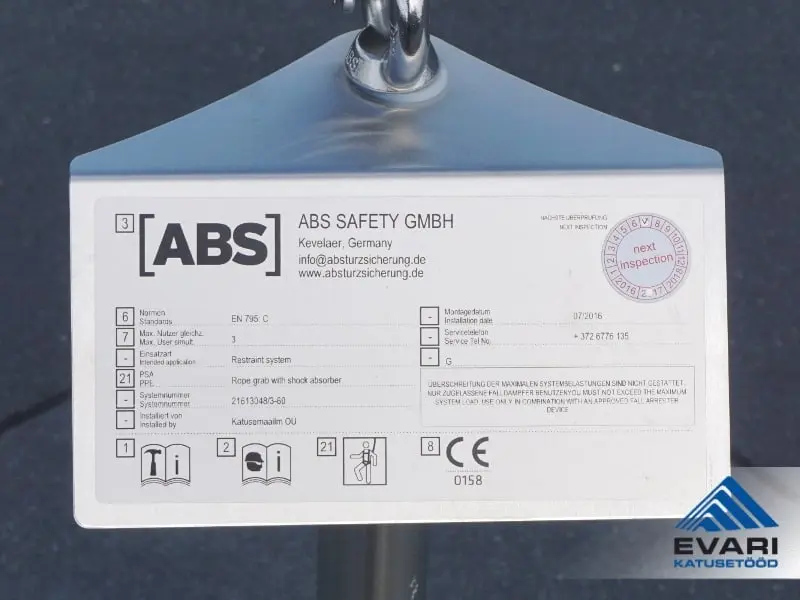

Turvasüsteemile kinnitati tahvel paigaldusandmetega.
